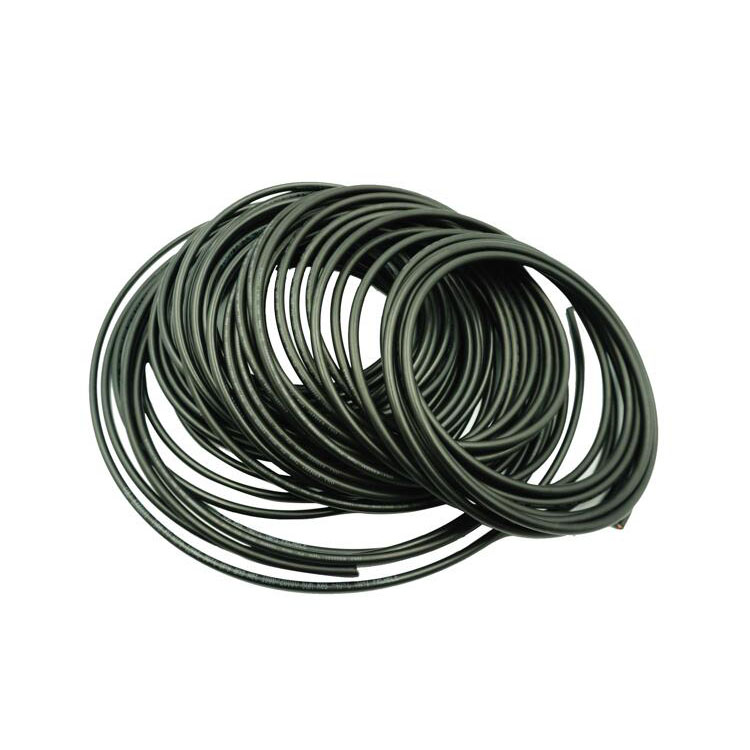

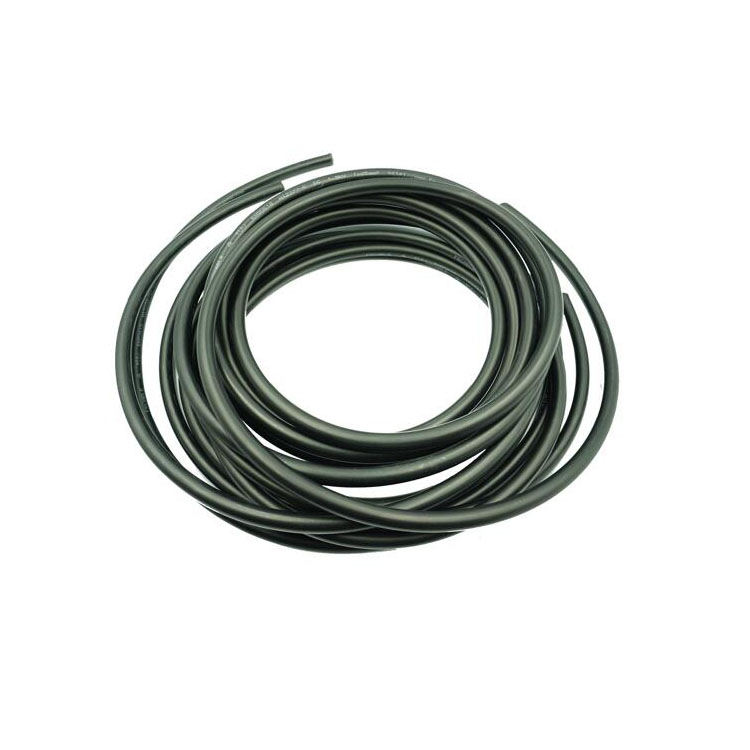

IEC 62930 PV-kabel af rent fortinnet kobber

Som producent af fotovoltaiske kabelkilder følger SOWELLSOLAR kvalitetsstyringssystemstandarden (IEC) i produktionsprocessen for at sikre produktkvaliteten og kontrollerer strengt hver produktionslinje. IEC 62930 PV-kabel af rent fortinnet kobber har gennemgået en række strenge tests for at sikre, at produktet kan fungere korrekt under en række barske forhold. Rent fortinnet PV-kabel er en slags kabel, der er specielt brugt i solcelleanlæg. Det bruges hovedsageligt til at overføre den jævnstrøm, der genereres af solcellepaneler, til invertere eller andet udstyr til konvertering til vekselstrømforsyning til husholdnings-, industri- eller kommerciel brug.

Send forespørgsel

Produkt beskrivelse

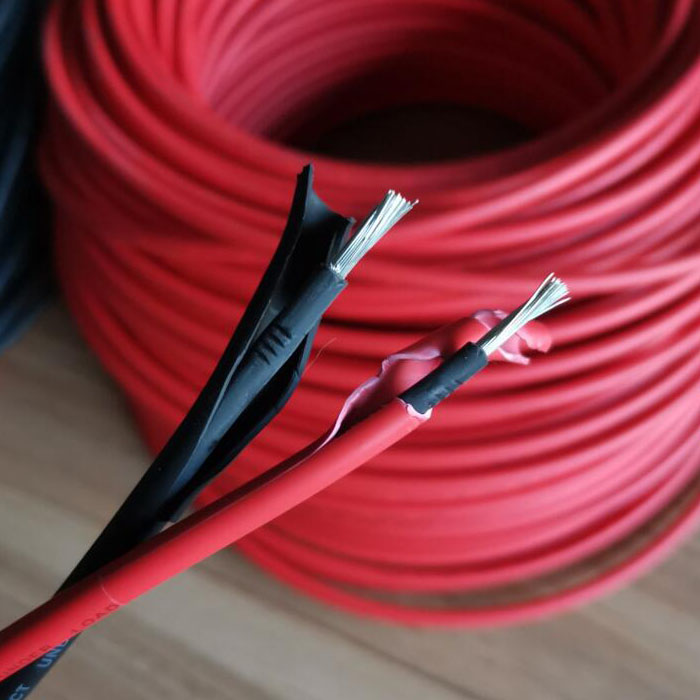

IEC 62930 Pure Tinned Copper PV-kabel er normalt sammensat af flerstrenget kobberkabel, Forskellige modeller er forskellige ledertværsnit. 56 og 84 streng designnummer er almindelige model, se 4mm² og 6mm². Vores kabel (Pure Tinned Copper PV Cable) er specielt designet og udvalgt med høj varmebestandighed, vejrbestandighed og UV-modstand for at sikre langsigtet stabil drift i udendørs miljøer. Tinned Copper PV Cable er installeret mellem solpaneler og forbundet til inverter. Når solen skinner på solcellepanelerne, genererer de jævnstrøm, som overføres til inverteren via solcellekablet. Inverteren konverterer derefter DC til AC og leverer det til det udstyr eller netværk, der skal bruges. Vi leverer kabler af høj kvalitet, der er specielt designet og fremstillet til at forbinde de forskellige komponenter i et solenergigenereringssystem og overføre DC/AC-strøm.

EN50618 Aktuel bæreevne for kabler specificeret i standarden

Tabel A.2 — Anbefalet brug af kabler til PV-systemer

1	2	3
Konstruktion	Anbefalet brug	Kommentarer
Kabler til PV-anlæg H1Z2Z2-K	Beregnet til brug i PV installationer f.eks. iflg. til HD 60364-7-712. De er beregnet til permanent brug udendørs og indendørs, til frit bevægelig, frithængende og fast installation. Montering også i ledninger og afføringer på, i eller under gips samt i apparater. Velegnet til anvendelse i/ved udstyr med beskyttende isolering (beskyttelsesklasse II) De er i sagens natur kortslutnings- og jordfejlssikre iht. til HD 60364-5-52.	For anbefalede bøjningsradier se EN 50565-1:2014, tabel 3 Maks. opbevaringstemperatur: + 40 ℃ Min. temperatur for installation og håndtering: -25 ℃

Tabel A.3 — Strømførende rum for PV-kabler

Nominelt tværsnitsareal mm²	Aktuel bæreevne i henhold til installationsmetode
Nominelt tværsnitsareal mm²	Enkelt kabel fri i luft A	Enkelt kabel på en overflade A	To belastede kabler rører hinanden, på en overflade A
1,5	30	29	24
2,5	41	39	33
4	55	52	44
6	70	67	57
10	98	93	79
16	132	125	107
25	176	167	142
35	218	207	176
50	276	262	221
70	347	330	278
95	416	395	333
120	488	464	390
150	566	538	453
185	644	612	515
240	775	736	620
Omgivelsestemperatur: 60 ℃ (se tabel A.4 for andre omgivende temperaturer) max. ledertemperatur: 120 ℃.
BEMÆRK Den forventede brugstid på max. ledertemperatur på 120 ℃ og ved en max. omgivende temperatur på 90 ℃ er begrænset til 20 000 timer.
